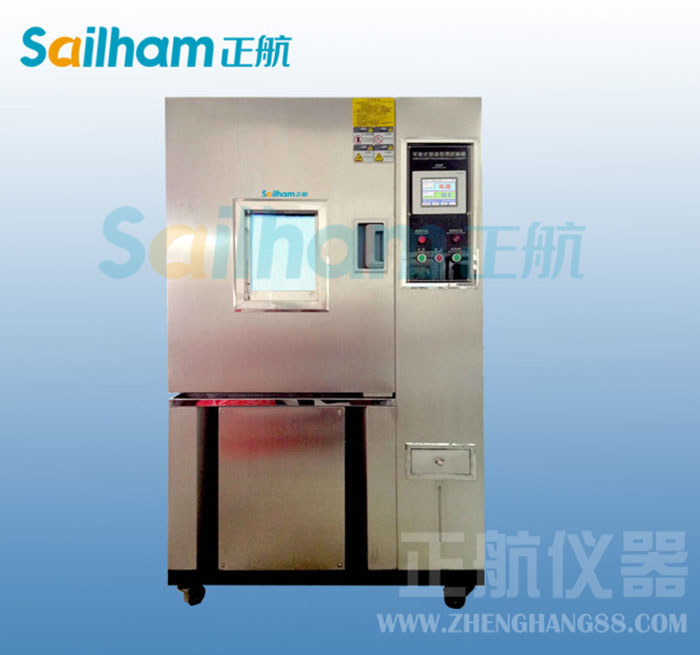

低溫沖擊試驗機制冷系統電動機驅動及開關電源板電路工作原理
1.低溫沖擊試驗機制冷系統電源板功能
圖是變頻式低溫沖擊試驗機制冷系統室內無刷電動機驅動及開關電源板的電氣原理圖,該電源板可實現以下功能：
①提供低溫沖擊試驗機制冷系統室內機微電腦主控板所用的DＣ5Ｖ電源；
②提供低溫沖擊試驗機制冷系統室內、室外串行通信所用的DC24Ｖ電源；
③提供室內風扇電動機專用的DC10Ｖ一30Ｖ的電源；
④實現無位置傳感器無刷電動機的驅動與維護。
2.低溫沖擊試驗機制冷系統電源板組成
(1)低溫沖擊試驗機制冷系統開關電源
開關電源采用自激、隔離方式，它主要是提供兩路DC5Ｖ及DＣ10Ｖ－30Ｖ的電源。它由整流電路、斬波電路、自激電路、直流電源輸出電路及控制電路組成。
①低溫沖擊試驗機制冷系統濾波整流電路 AＣ220Ｖ通過ＣN301引入，經電感及整流橋整流濾波后在電容C304上得到300V的直流電源。
②低溫沖擊試驗機制冷系統斬波電路 斬波電路主要由開關電源專用集成芯片KAIH0380及高額變壓器來完成。KAIH0380芯片將斬波管PＷM的產生電路和開關電源的各種保護電路集成在內，這樣大大簡化了電路結構，高頻變壓器由主繞組(7，9)輔助繞組(11．12)、輸出繞組(5，6，3，4)組成，兩輸出繞組采用并聯方式，加大輸出的驅動能力。對輸出電壓的調整主要通過連在KAIH0380 4腳的電容C307實現。
③低溫沖擊試驗機制冷系統自激電路 自激電路是提供給芯片KAＩＨ03８０的工作電源，這部分電路主要通過兩個二極管D301、D302整流在電容E302上形成直流電源。
④低溫沖擊試驗機制冷系統直流電源輸出電路 高頻變壓器的輸出繞組經二極管D306整流后在電解電容上可形成10Ｖ一30Ｖ納直流電壓，作為室內無刷電機的輸入電壓。同時1C303(LM2575)將DCl0V—DC30Ｖ轉換成5Ｖ的直流電源，為室內ＣＰＵ主控板提供工作電壓。
⑤低溫沖擊試驗機制冷系統控制電路 開關電源控制電路主要由比較器比IC305及驅動管Q301來控制光稿IC304副方電流，從而控制輸出電壓，IC305的兩個輸人腳分別接在DC5Ｖ、DC10Ｖ一30Ｖ的電阻分壓網絡上，DC10Ｖ一30Ｖ由插件CN304的13腳來控制。
(2)低溫沖擊試驗機制冷系統無位置傳感器無刷電動機的驅動與保護
無刷電動機的驅動與保護由厚膜電路IＣ301來實現。無刷電動機反電勢信號經插件cN304酌4腳至室內主控板。無刷電動機的驅動信號由插件ＣN304的1、2、3及5、6、7腳，接入插件CN303接無刷電動機的三個繞組。
(3)低溫沖擊試驗機制冷系統通信電路
主要經D309對AC220v半波整流后在穩壓管ＺD302上形成24Ｖ直流電源,通過插件ＣN302供給室內主控板。
